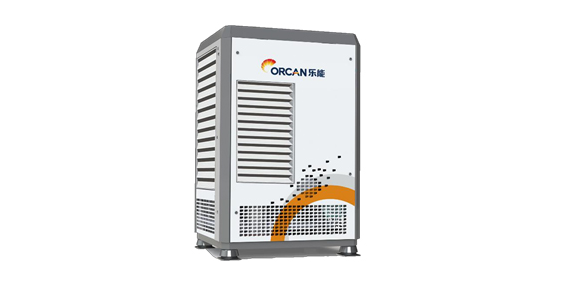

ORC 폐열 회수 발전기
- 폐열에서 전기를 생산하는 초소형 발전기
- 소형 및 대형 폐열 공급 장치의 활용을 가능하게 하는 모듈 형 설계
- 설비 투자 대비 회수 시간이 짧고, 설치 시간이 적게듦

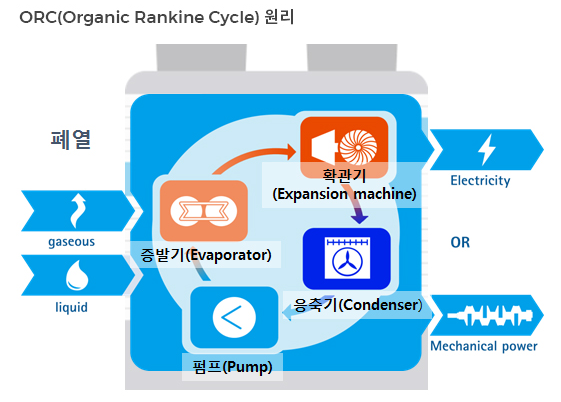

증발기(Evaporator)가 ePack으로 열을 전달 합니다. 그로 인해 가압된 작동 유체가 가열되고,
이는 확관기(Expansion machine)로 보내집니다. 기화 된 작동 유체는 확관기(Expansion machine)를 구동하고,이로 인해 발전기에서 전기를 생산합니다.
작동 유체는 응축기(Condenser)에서 액화되어 잔류 열을 대기로 방출합니다. 다시 액체의 작동 유체는 펌프(Pump)내에서 고압이 됩니다. 이렇게 1사이클이 끝나고, 다시 사이클이 시작됩니다.
- ORC MODEL -

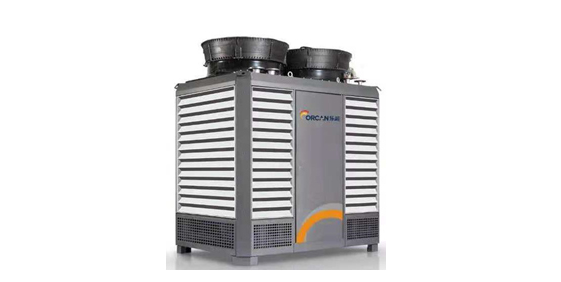

| ePack 20.30 Air Cooling | |||
| Working Fluid | R245fa | Standard refrigerant (Non-ozone consumption, non-toxic, non-flammable) | |
| Connection Dimension | Hot Water | Flow(m3/h) | 11-14 |
| Flange connection | 2xDN50/PN16 | ||
| Ambient Condition | Outdoor installation, IEC60721-3-4 IE41 (-33℃ to +40℃ ) | ||
| Certification | CE Certified (Industry grid connection premit) | ||
| Modular Dimension | 2260x1540x2570mm(LxWxH) | ||
| Transport | Transport by truck, rail and ship in container | ||

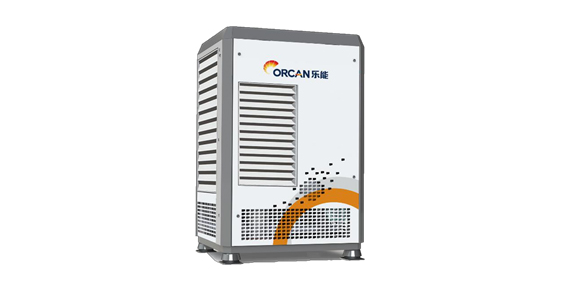

| ePack 20.30 Water Cooling | |||
| Working Fluid | R245fa | Standard refrigerant (Non-ozone consumption, non-toxic, non-flammable) | |
| Connection Dimension | Hot Water | Flow(m3/h) | 11-14 |
| Flange connection | 2xDN50/PN16 | ||
| Ambient Condition | Outdoor installation, IEC60721-3-4 IE41 (-33℃ to +40℃ ) | ||
| Certification | CE Certified (Industry grid connection premit) | ||
| Modular Dimension | 1150x1085x2009mm(LxWxH) | ||
| Transport | Transport by truck, rail and ship in container | ||

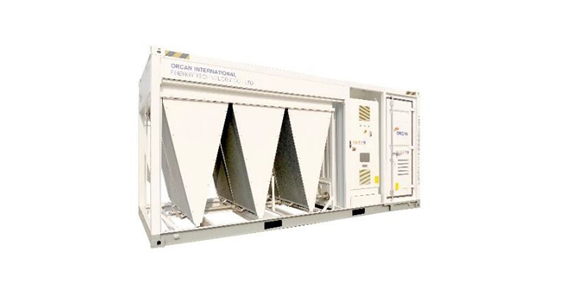

| ePack 50.100 Air Cooling | |||
| Working Fluid | R245fa | Standard refrigerant (Non-ozone consumption, non-toxic, non-flammable) | |
| Connection Dimension | Hot Water | Flow(m3/h) | 11-14 |
| Flange connection | 2xDN50/PN16 | ||
| Ambient Condition | Outdoor installation, IEC60721-3-4 IE41 (-33℃ to +40℃ ) | ||
| Certification | CE Certified (Industry grid connection premit) | ||
| Modular Dimension | 6058x2438x2896mm(LxWxH) | ||
| Transport | Transport by truck, rail and ship in container | ||
| ePack 50.100 Water Cooling | |||
| Working Fluid | R245fa | Standard refrigerant (Non-ozone consumption, non-toxic, non-flammable) | |
| Connection Dimension | Hot Water | Flow(m3/h) | 11-14 |
| Flange connection | 2xDN50/PN16 | ||
| Ambient Condition | Outdoor installation, IEC60721-3-4 IE41 (-33℃ to +40℃ ) | ||
| Certification | CE Certified (Industry grid connection premit) | ||
| Modular Dimension | 1409x1109x2017mm(LxWxH) | ||
| Transport | Transport by truck, rail and ship in container | ||
