Pneumatic Conveying System

Dilute Conveying Conveyor


Dilute conveying system은 공기 또는 가스의 높은 속도와 낮은 압력/진공을 이용해,

분말 또는 과립 상태의 재료를 희석된 상태(공기 대비 적은 비율)로 이송하는 공기 이송 방식입니다.
재료가 파이프 내에서 공기와 함께 부유(floating)한 상태로 연속적으로 이동하며, 고속 이동, 이물 제거, 자동 공급 등에 적합합니다.

주로 연속 생산 시스템, 저밀도 분말, 자유 흐름성이 좋은 재료에 사용되며, 구조가 간단하고 유지보수가 쉬운 것이 특징입니다.


Dilute Conveying Conveyor 특징


- 이송 공기 속도가 높아 원재료가 배관 내에서 부유 상태로 운반되며, 응집이나 막힘이 발생하기 어렵습니다.

- 시스템 구조가 비교적 단순해 설치와 운전이 용이하며, 초기 투자 비용이 경제적입니다.

- 다양한 분체 재료와 공정 조건에 적용 가능해 범용성이 뛰어나며, 연속 생산 라인에 쉽게 통합할 수 있습니다.

- 고속 이송으로 인한 분진 발생 가능성이 있어 적절한 필터링 및 배출 설비와 함께 운용해야 합니다.

- 집진기, 필터, 전환 밸브 등의 보조 장치를 통해 이송 후 제품 분리 및 회수가 효율적으로 이루어집니다.

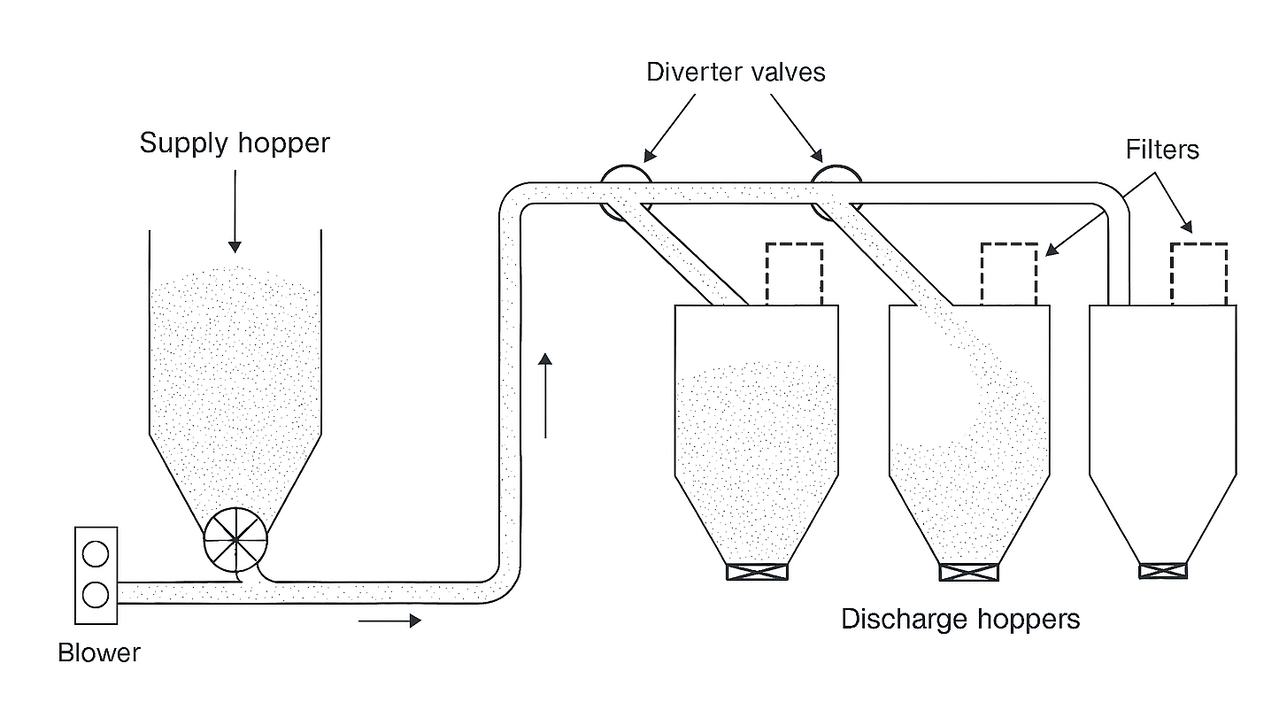

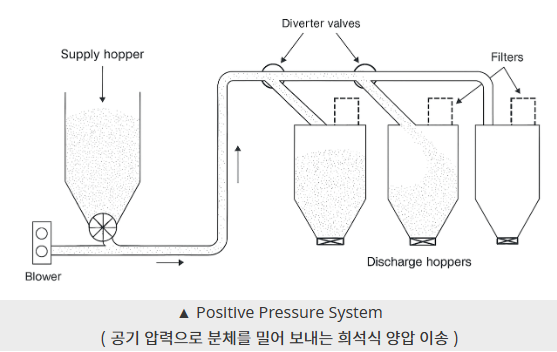

▲ Positive Pressure System

( 공기 압력으로 분체를 밀어 보내는 희석식 양압 이송 )

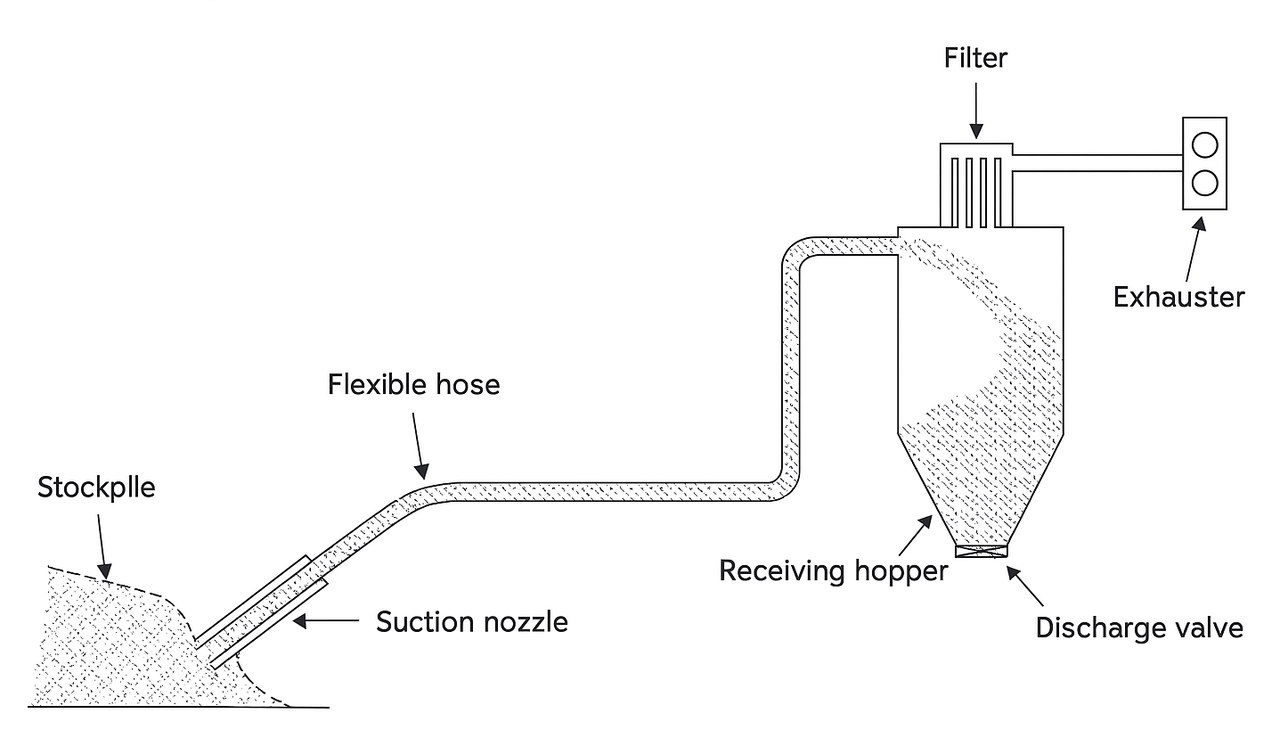

▲ Negative Pressure System

( 진공으로 분체를 빨아들이는 흡입형 희석식 이송 )

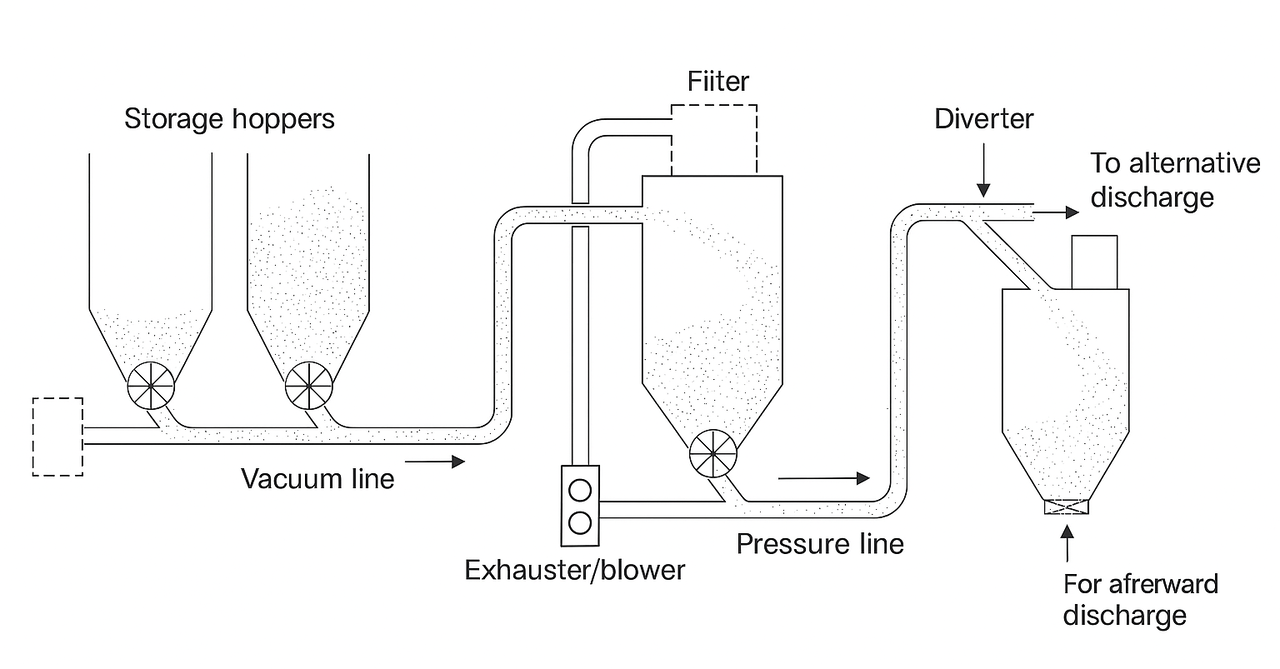

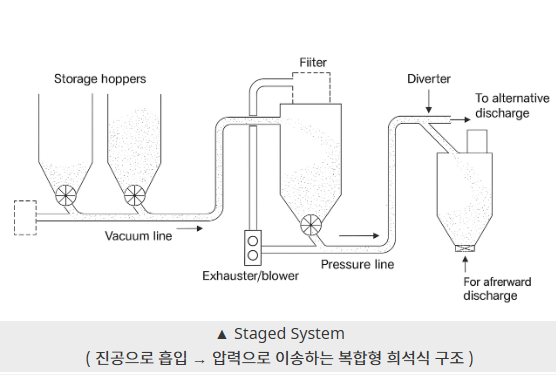

▲ Staged System

( 진공으로 흡입 → 압력으로 이송하는 복합형 희석식 구조 )
