PFD 와 P&D
PFD 와 P&D

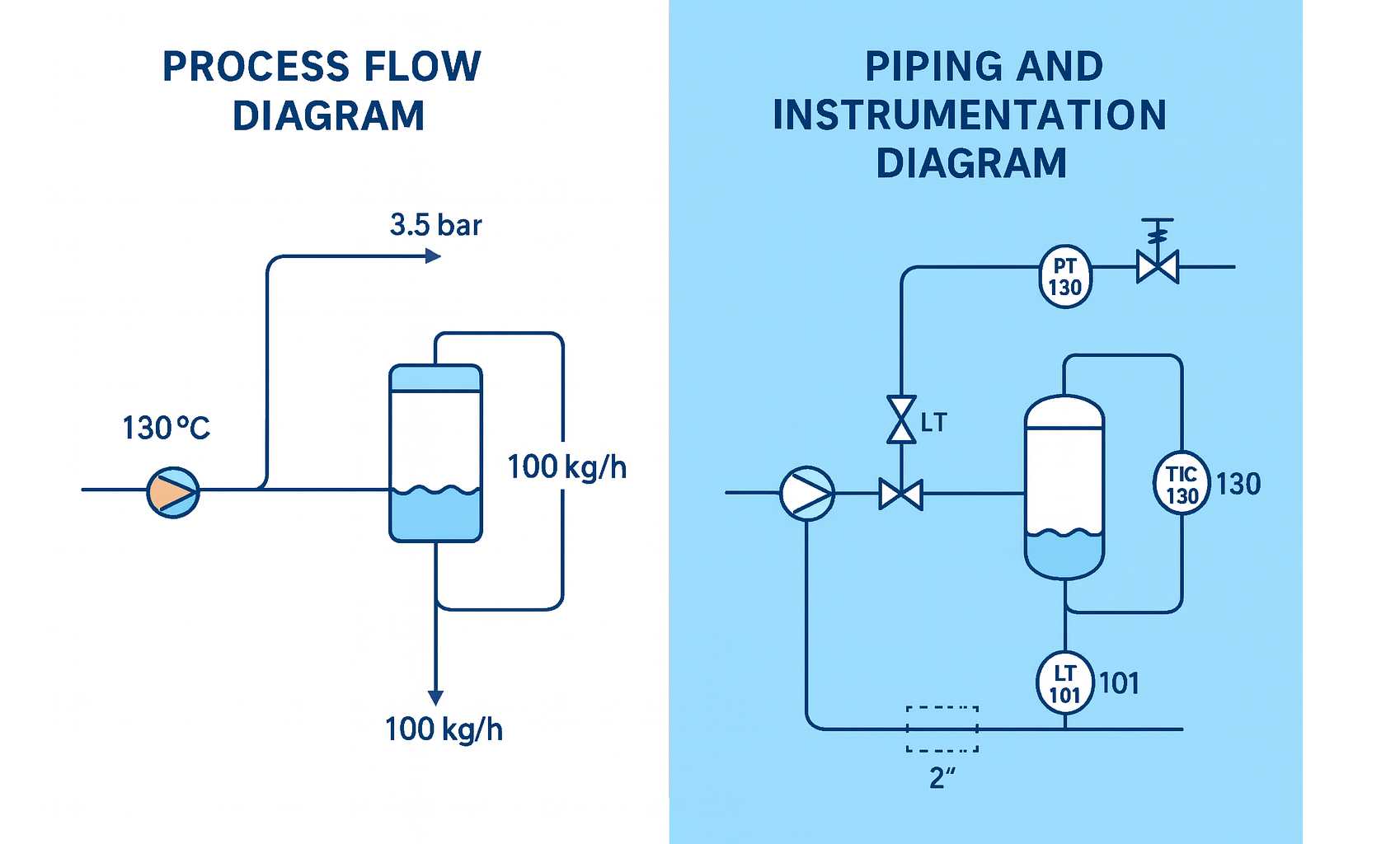

PFD vs P&ID

 PFD(Process Flow Diagram)
  • 정의: 공정의 전반적인 물질 흐름을 보여주는 다이어그램으로,

                    주요 장치(탱크, 반응기, 열교환기 등)와 물질/에너지 흐름을 간단히 표현.


  • 특징: 장치와 유체 흐름을 중심적으로 나타내며, 배관 세부 사항은 나타나 있지 않음.

  • 활용 사례: 프로젝트 초기 개념 설계 단계, 공정 개요 설명 용도, 경제성 검토 및 기본 설계의 기준

 P&ID(Piping & Instrumentation Diagram)
  • 정의: PFD를 기반으로 하여 배관, 밸브, 계기, 제어 로직 등을 상세히 표현한 도면.

  • 특징: 배관 번호, 밸브 종류, 계장 심볼 포함하며 운전 유지보수 지침으로 활용

  • 활용 사례: 상세 설계 단, 시공 및 시운전 매뉴얼, 유지보수 및 트러블슈팅 대응

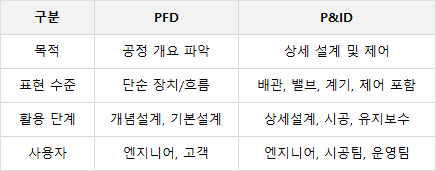

구분PFDP&ID
목적공정 개요 파악상세 설계 및 제어
표현 수준단순 장치/흐름배관, 밸브, 계기, 제어 포함
활용 단계개념설계, 기본설계상세설계, 시공, 유지보수
사용자엔지니어, 고객엔지니어, 시공팀, 운영팀
